活性炭在硫化橡膠襯套中的應(yīng)用

　　硫化橡膠襯套作為重要的機械減震元件，廣泛應(yīng)用于汽車、航空航天、機械制造等領(lǐng)域。然而，傳統(tǒng)橡膠襯套在生產(chǎn)和使用過程中存在揮發(fā)性有機物釋放、力學(xué)性能不足、阻燃性能欠佳等問題。近年來，隨著環(huán)保要求的提高和產(chǎn)品性能需求的提升，活性炭作為一種多功能填料在橡膠制品中的應(yīng)用受到廣泛關(guān)注。活性炭不僅具有發(fā)達的孔隙結(jié)構(gòu)和巨大的比表面積，還表現(xiàn)出優(yōu)異的吸附性能和補強效果，為硫化橡膠襯套的性能優(yōu)化提供了新的解決方案。

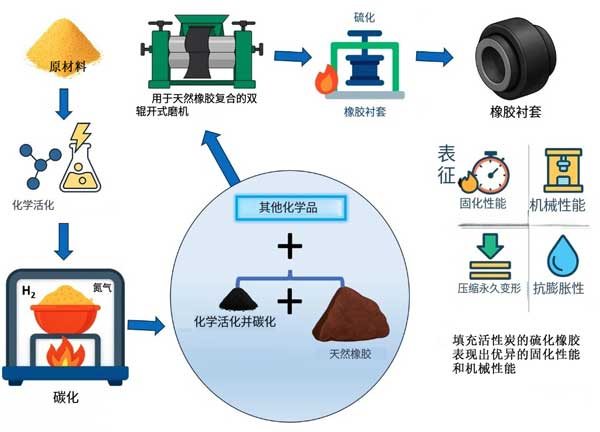

　　活性炭的基本特性及其在橡膠中的改性機理

　　活性炭的物理化學(xué)特性

　　活性炭是一種經(jīng)過特殊處理的多孔性碳材料，其比表面積可達500-2000㎡/g，孔隙結(jié)構(gòu)包括大孔(>50nm)、中孔(2-50nm)和微孔(<2nm)。這種獨特的結(jié)構(gòu)賦予了活性炭極強的吸附能力。在橡膠復(fù)合材料中，活性炭不僅作為吸附劑，更作為增強填料發(fā)揮作用。

　　活性炭的表面化學(xué)性質(zhì)對其在橡膠中的應(yīng)用效果具有重要影響。活性炭表面含有豐富的官能團，如羧基、羥基、羰基等，這些官能團可以通過化學(xué)改性進行調(diào)控，從而改善其與橡膠基體的相容性。研究表明，經(jīng)過適當表面處理的活性炭能夠與橡膠分子形成更強的界面結(jié)合，提高復(fù)合材料的力學(xué)性能。

　　活性炭在橡膠中的分散機理

　　活性炭在橡膠基質(zhì)中的分散狀態(tài)直接影響復(fù)合材料的最終性能。通過優(yōu)化混煉工藝和表面改性，可以顯著改善活性炭的分散性。實驗表明，采用分段加料法和適當?shù)谋砻婊钚詣┨幚�，可使活性炭在橡膠中達到納米級分散，形成更為穩(wěn)定的三維網(wǎng)絡(luò)結(jié)構(gòu)。

　　活性炭的粒徑分布對分散性有顯著影響。研究發(fā)現(xiàn)，當活性炭粒徑控制在1-10μm范圍內(nèi)，且粒徑分布較窄時，在橡膠基質(zhì)中能夠形成更為均勻的分散體系。這種均勻分散有利于應(yīng)力在材料中的傳遞，提高材料的力學(xué)性能。

　　活性炭在硫化橡膠襯套中的具體應(yīng)用

　　揮發(fā)性有機物的吸附與控制

　　在橡膠硫化過程中，各種助劑和橡膠本身會釋放出醛類、胺類等刺激性氣味氣體。這些揮發(fā)性有機物不僅影響使用體驗，還可能對人體健康造成危害�；钚蕴繎{借其發(fā)達的孔隙結(jié)構(gòu)，能有效吸附這些低分子量揮發(fā)性有機物。

　　詳細的研究數(shù)據(jù)顯示，在橡膠材料組合物中添加5～15重量份、粒徑≤10μm的活性炭，可以使橡膠制品中醛類物質(zhì)的釋放量降低60-80%，胺類物質(zhì)釋放量降低70-85%。這種顯著的吸附效果使得采用活性炭改性的橡膠襯套在密閉環(huán)境(如汽車后備箱)中使用時，基本不會散發(fā)出刺激性氣味。

　　硫化特性的改善與交聯(lián)密度調(diào)控

　　活性炭對橡膠硫化過程的影響主要體現(xiàn)在以下幾個方面：

　　首先，活性炭的添加可以調(diào)節(jié)硫化速率。實驗表明，適量的活性炭能夠促進硫化反應(yīng)的進行，縮短正硫化時間。這主要是因為活性炭表面的一些官能團可以作為硫化促進劑的載體，提高其在橡膠中的分散性和反應(yīng)活性。

　　其次，活性炭對交聯(lián)密度有顯著影響。通過流變測試和溶脹實驗發(fā)現(xiàn)，隨著活性炭添加量的增加，橡膠復(fù)合材料的最大扭矩和交聯(lián)密度均呈現(xiàn)上升趨勢。當活性炭添加量達到15重量份時，交聯(lián)密度可提高25-35%。這種交聯(lián)密度的增加有利于提高材料的力學(xué)強度和耐久性。

　　協(xié)同阻燃效應(yīng)的深入研究

　　活性炭與膨脹阻燃劑的協(xié)同作用機制是一個復(fù)雜但重要的研究領(lǐng)域。當活性炭與IFR共同使用時，兩者在阻燃方面表現(xiàn)出明顯的協(xié)同效應(yīng)。這種協(xié)同作用主要體現(xiàn)在以下幾個方面：

　　在熱分解過程中，活性炭促進了致密炭層的形成，這個炭層作為物理屏障，有效阻隔熱量和氧氣的傳遞。同時，活性炭的網(wǎng)絡(luò)結(jié)構(gòu)有助于穩(wěn)定炭層結(jié)構(gòu)，防止其破裂。當IFR與活性炭質(zhì)量比為37∶3時，阻燃性能達到最佳狀態(tài)，氧指數(shù)可達33.6%，熱釋放速率峰值降低40%以上。

　　微觀結(jié)構(gòu)分析顯示，活性炭在橡膠基質(zhì)中形成了連續(xù)的網(wǎng)絡(luò)結(jié)構(gòu)，這種結(jié)構(gòu)不僅提高了材料的阻燃性能，還改善了其熱穩(wěn)定性。熱重分析結(jié)果表明，添加活性炭的橡膠復(fù)合材料在高溫下的殘?zhí)苛匡@著增加，說明活性炭促進了炭層的形成和穩(wěn)定。

　　力學(xué)性能的全面提升

　　活性炭對硫化橡膠襯套力學(xué)性能的改善效果顯著且多方面的：

　　在拉伸性能方面，隨著活性炭添加量的增加，復(fù)合材料的拉伸強度呈現(xiàn)先增加后穩(wěn)定的趨勢。當添加量在10-15重量份時，拉伸強度可提高20-30%。這種增強效應(yīng)主要歸因于活性炭與橡膠分子之間的良好界面結(jié)合和應(yīng)力傳遞效應(yīng)。

　　在動態(tài)力學(xué)性能方面，活性炭的添加顯著提高了材料的儲能模量和損耗模量。動態(tài)力學(xué)分析顯示，在相同應(yīng)變條件下，含活性炭的橡膠復(fù)合材料具有更高的動態(tài)剛度和更好的阻尼特性，這對于減震應(yīng)用尤為重要。

　　耐磨性和疲勞性能也得到顯著改善。實驗數(shù)據(jù)顯示，添加活性炭的橡膠襯套的耐磨性提高了15-25%，疲勞壽命延長了30-40%。這些性能的提升大大擴展了橡膠襯套的使用壽命和應(yīng)用范圍。

　　活性炭應(yīng)用中的關(guān)鍵技術(shù)問題與解決方案

　　疏水性調(diào)控技術(shù)

　　活性炭的疏水性對其在橡膠中的應(yīng)用效果具有重要影響。為提高活性炭的疏水性能，可采取以下技術(shù)措施：

　　原材料選擇方面，不同原料制備的活性炭具有不同的疏水特性。研究表明，瀝青基球型活性炭由于其表面化學(xué)特性，表現(xiàn)出最佳的疏水性能。煤基活性炭通過適當?shù)墓に囌{(diào)整，也可以獲得較好的疏水效果。

　　表面改性技術(shù)是提高活性炭疏水性的有效手段。通過高溫處理(800-1000℃)可以顯著減少活性炭表面的含氧官能團，降低表面極性。此外，采用硅烷偶聯(lián)劑等進行表面處理，可以在活性炭表面形成疏水層，進一步提高其疏水性。

　　新型活性炭材料的開發(fā)

　　未來活性炭在橡膠中的應(yīng)用將朝著功能化、專用化方向發(fā)展。特定孔徑分布的活性炭、表面改性的功能性活性炭、以及與其他納米材料復(fù)合的活性炭將成為研究重點。這些新型活性炭材料將更好地滿足不同橡膠制品對性能的特定需求。

　　智能化制造技術(shù)的應(yīng)用

　　隨著工業(yè)4.0技術(shù)的發(fā)展，活性炭在橡膠中的應(yīng)用也將走向智能化。通過在線監(jiān)測和智能控制系統(tǒng)，可以實現(xiàn)活性炭添加量的精確控制，優(yōu)化生產(chǎn)工藝參數(shù)，確保產(chǎn)品質(zhì)量的穩(wěn)定性。

　　活性炭在硫化橡膠襯套中的應(yīng)用研究取得了顯著進展。通過系統(tǒng)研究活性炭的基本特性、作用機理和應(yīng)用技術(shù)，揭示了其在改善橡膠制品氣味特性、力學(xué)性能、阻燃性能等方面的重要作用�；钚蕴坎粌H能夠有效吸附揮發(fā)性有機物，還能改善硫化特性，提高交聯(lián)密度，并與阻燃劑產(chǎn)生協(xié)同效應(yīng)，全面提升橡膠襯套的綜合性能。隨著新材料、新工藝的不斷發(fā)展，活性炭在橡膠制品中的應(yīng)用前景將更加廣闊。未來的研究應(yīng)重點關(guān)注活性炭的表面改性技術(shù)、在橡膠中的分散機理、以及與其他功能性填料的協(xié)同效應(yīng)，推動橡膠制品向高性能、環(huán)�；�、功能化方向發(fā)展。

本文鏈接：http://www.whcyh.cn/hangye/hy1347.html

查看更多分類請點擊：公司資訊    行業(yè)新聞    媒體報導(dǎo)    百科知識
